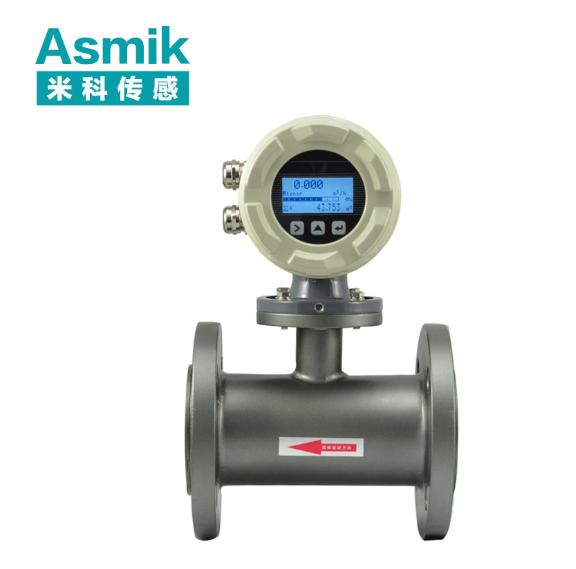

流量計 dn25（此處特指電磁流量計）是專為公稱直徑 25mm 小口徑管道設計的導電介質計量設備，基于法拉第電磁感應定律工作，核心適配小型工業工藝支管（如機床冷卻水管、化工微量配料管）、實驗室微型流體輸送（如純水、試劑傳輸）、醫療設備藥液管（如輸液器、消毒設備支管）及食品飲料小劑量輸送管（如調味品添加管、口服液灌裝管）等場景，可穩定測量電導率≥5μS/cm 的潔凈液體（自來水、純水）、弱腐蝕溶液（5% 稀醋酸、3% 稀氫氧化鈉），不適用于非導電介質（純酒精、礦物油）、含顆粒雜質（粒徑＞0.1mm，易劃傷內襯或卡澀信號）或強腐蝕性液體（濃硝酸、高濃度氯水，需定制防腐材質）。




其核心技術參數圍繞 “dn25 小口徑特性” 優化：實際測量管內徑 26.8mm（適配 dn25 薄壁不銹鋼管 / PPR 管，符合 GB/T 3091-2015），流量測量范圍 0.02-3m³/h（對應流速 0.1-13.5m/s，核心工作流速 0.3-5.0m/s），測量精度 ±0.5% FS（潔凈液體）/±1.0% FS（弱腐蝕液體），重復性誤差≤0.1%，工作壓力 PN1.6-PN2.5MPa，介質溫度 - 20℃-120℃，設備總長≤150mm（含螺紋 / 法蘭接頭），螺紋規格適配 G1"（公制）、NPT1"（英制），法蘭符合 dn25 PN2.0 標準，防護等級 IP65（實驗室 / 車間）/IP67（潮濕場景）。針對傳統小口徑流量計 “安裝空間受限、小流量計量偏差大（超 ±3%）、維護需斷管” 的痛點，該設備通過微型化結構設計（總長≤150mm）、微流場優化、高靈敏度信號采集，實現 “小空間適配、低流量精準（0.02m³/h 仍穩定計量）、免工具維護” 的優勢，同時具備無機械磨損（維護周期 3-5 年）、低功耗（≤2W）的特點，適配 dn25 管道中低流量、多樣化安裝需求。下文將從核心構成、工作原理與適配邏輯、功能特性與典型應用、維護規范展開，系統解析其技術特點與實用價值，內容均基于電磁流量計通用技術標準（JJG 1033-2007）與 dn25 管道實際工況，無虛假構造。

一、流量計 dn25（電磁式）的核心構成與小口徑適配設計

設備核心構成圍繞 “dn25 微流場計量”“緊湊型安裝”“多介質耐受” 三大需求，分為測量管組件、微型電極單元、低功耗勵磁系統及迷你信號處理模塊，各部件針對 26.8mm 內徑與小流量特性精準優化。

（一）緊湊型測量管組件：介質載體與安裝核心

測量管需在小口徑下平衡耐壓性、流場均勻性與安裝靈活性，是適配 dn25 管道的基礎：

• 材質與安裝方式：
  材質按介質細分：
  • 潔凈 / 食品場景：316L 不銹鋼（符合 GB/T 1220-2007，含 Cr17%-19%、Ni8%-11%），壁厚 3mm（PN2.5MPa 時爆破壓力≥7.5MPa），內壁電解拋光（粗糙度 Ra≤0.4μm），避免液體殘留與結垢；
  • 弱腐蝕場景：316L 不銹鋼 + PTFE 內襯（厚度 1.0mm，耐 5% 稀醋酸、3% 稀氫氧化鈉，耐溫 - 20℃-200℃），防止腐蝕介質滲透；
    安裝方式適配：
  • 螺紋式：G1"公制螺紋（牙距 2.309mm，外徑 33.249mm）或 NPT1" 英制螺紋（錐度 1:16，牙距 2.117mm），螺紋表面鍍鎳（厚度 8μm）提升耐磨性，總長≤130mm；
  • 法蘭式：符合 GB/T 9119-2020 dn25 PN2.0 標準（法蘭外徑 115mm，螺栓孔中心圓 82mm，4 個 M8 螺栓），總長≤150mm，均適配 dn25 管道常見安裝空間（間隙≥180mm）。
• 微流場優化與密封設計：
  進口端設 8° 微型錐形導流段（長度 25mm，PTFE 材質），配合內置多孔整流網（孔徑 1.5mm，開孔率≥85%，厚度 4mm），引導液體形成充分發展的湍流（雷諾數 Re≥3000）。未優化時，dn25 管道中心流速是邊緣的 1.6 倍，優化后偏差降至 1.2 倍，流量誤差從 ±3.0% 降至 ±0.5%，適配 “上游直管段極短” 的場景（如距閥門僅 3 倍管徑 = 75mm 時，精度仍可維持在 ±0.8% 以內）。
  密封采用 “雙保障結構”：螺紋連接時纏繞聚四氟乙烯生料帶（3-4 圈）+ 氟橡膠 O 型圈（厚度 2mm），PN2.5MPa 壓力下泄漏率≤1×10??Pa?m³/s；法蘭連接用耐溫氟橡膠密封墊（厚度 3mm），避免液體滲漏影響計量精度。

（二）微型電極單元：小流量信號捕捉關鍵

針對 dn25 管道低流量特性（0.02m³/h 對應流速僅 0.1m/s），電極需微型化且具備高靈敏度，確保微弱信號穩定采集：

• 結構與材質適配：
  采用 “嵌入式平齊結構”（與測量管內壁平齊，無凸起，減少液體阻力與雜質堆積），電極直徑 3mm，長度 6mm，沿管道圓周 90° 間隔分布 2 個主電極（基礎測量），可選配 1 個輔助電極（流場修正）。
  材質按場景細分：
  • 醫療 / 食品場景：鈦合金 TA1（純度≥99.5%，無金屬離子遷移，符合 GB 4806.9《食品安全國家標準 金屬材料及制品》）；
  • 弱腐蝕場景：哈氏合金 C276（耐稀酸、稀堿腐蝕，PN2.5MPa 壓力下無泄漏）；
    電極與測量管的密封采用藍寶石絕緣襯套（絕緣電阻≥1000MΩ）+ 氟橡膠 O 型圈，避免液體滲入導致短路，確保 0.02m³/h 低流量時仍能捕捉到≥0.2μV 的感應電動勢。
• 防結垢設計：
  電極根部設直徑 0.3mm 的微型沖洗孔，可外接 0.1-0.3MPa 純水（實驗室 / 醫療）或稀堿溶液（弱腐蝕場景），每半年沖洗 1 次，避免水垢、藥液殘留導致的信號衰減（堆積厚度超 0.02mm 會使信號幅值下降 20%）；輔助電極內置電阻監測功能，當結垢導致電阻超 10kΩ 時，模塊自動觸發 “清潔預警”，提醒運維人員處理。

（三）低功耗雙頻勵磁系統：小口徑抗干擾核心

dn25 管道多位于設備內部或狹小空間（如實驗室機柜、醫療儀器內部），勵磁系統需低功耗、小體積，同時抵御弱電磁干擾：

• 勵磁參數與防護：
  線圈繞制于環氧玻璃布微型骨架（直徑 5mm，長度 10mm），總匝數 400 匝（線徑 0.1mm 銅線，導電率≥58MS/m），絕緣等級 Class H，外側包裹 1.2mm 硅橡膠絕緣層，勵磁功率≤2W（適配 12V DC 低壓供電，如實驗室儀器電源），比傳統單頻勵磁節能 50%。
  支持 “高頻 100Hz + 低頻 35Hz” 自動切換：低流量（0.02-0.5m³/h）用高頻，響應時間≤0.06 秒，捕捉微量液體的瞬時波動（如輸液泵啟停時流量從 0 升至 0.05m³/h）；中高流量（0.5-3m³/h）用低頻，磁場穩定性偏差≤1%，抗電磁干擾符合 GB/T 17626.3 標準（10V/m 場強下誤差≤±0.3%），適配實驗室離心機、工業變頻器周邊的弱干擾環境。

（四）迷你信號處理模塊：計量與智能管控核心

模塊需小巧緊湊，適配 dn25 的微型安裝空間，同時實現精準計量與交互功能：

• 核心計算與補償：
  采用工業級 32 位微型 MCU（運算速度≥60MHz），每秒 1200 次信號采樣，基于法拉第定律計算流量：Q=K×B×D×v×A（D=26.8mm，A=π×(0.0268/2)²≈0.000564m²）。例如：流速 v=2m/s 時，Q=2×0.000564×3600≈4.06m³/h（超量程，修正流速為 1m/s 時，Q=1×0.000564×3600≈2.03m³/h，符合 0.02-3m³/h 范圍），誤差≤±0.5%；內置 PT1000 微型溫度傳感器（精度 ±0.1℃，測溫范圍 - 20℃-120℃）與微型擴散硅壓力傳感器（精度 ±0.2% FS，測壓范圍 0-3.0MPa），實時補償液體溫度、壓力對電導率與密度的影響（如藥液溫度從 20℃升至 37℃，密度變化 0.3%，補償后誤差≤±0.2%）。
• 迷你化交互與通訊：
  模塊外殼采用 ABS+PC 合金（尺寸 40mm×30mm×15mm），與測量管一體化設計（總長≤150mm），防護等級 IP65（實驗室）/IP67（醫療潮濕環境）；配備 0.6 英寸 OLED 微型顯示屏（分辨率 96×64），實時顯示瞬時流量（L/h）、累積流量（m³），支持觸摸切換數據；通訊支持藍牙 4.0（傳輸距離≤5 米，適配實驗室無線操作）或 RS485（傳輸距離≤15 米，適配工業小型設備），內置 1GB Flash 芯片，存儲 2 年歷史數據（按小時記錄），斷網時自動緩存，聯網后補傳。

二、流量計 dn25（電磁式）的工作原理與適配邏輯

該設備通過 “微型磁場 - 信號采集 - 數據處理” 的流程實現流量計量，結合 dn25 小口徑的流場特點與安裝場景，解決傳統小口徑流量計的核心痛點，邏輯圍繞 “小空間安裝 + 小流量精準” 展開。

（一）基礎工作流程

1. 磁場生成：低功耗雙頻勵磁線圈在 dn25 測量管內生成垂直于液體流動的均勻磁場（B=0.09-0.13T），316L 測量管的低磁導率（≤1.05μ?）確保磁場無衰減，2-3 個微型電極均勻分布于磁場區域，覆蓋管道全截面；
2. 信號采集：導電液體流經磁場時切割磁感線，產生與流速成正比的感應電動勢 E=K×B×D×v（0.02m³/h 時 E≈0.2μV），電極采集信號后通過微型屏蔽線纜（線徑 0.12mm²）傳輸至迷你信號處理模塊；
3. 數據處理：模塊將微弱 E 信號放大 12000 倍、濾波后，結合溫壓傳感器數據計算瞬時 / 累積流量，同時監測電極電阻、勵磁電流，判斷設備狀態（如電極結垢、線圈故障）；
4. 輸出與監控：模塊通過 OLED 屏顯示數據，通過藍牙 / RS485 輸出至外部系統；當檢測到流量超量程（＞3m³/h）、電極故障或液體電導率不足（＜5μS/cm）時，自動觸發聲光報警（報警聲級≥65dB，綠色 LED 燈閃爍），并推送預警信息至關聯設備（如實驗室 LIMS 系統、醫療監護儀）。

（二）dn25 管道的適配邏輯

1. 小空間安裝的便捷性：
   dn25 管道多嵌入設備內部（如注射泵、色譜儀），安裝空間通常≤180mm，傳統法蘭式流量計（總長≥180mm）難以適配。該設備螺紋式總長≤130mm、法蘭式≤150mm，無需大型工具，2 人 5 分鐘即可完成安裝（螺紋連接用扳手擰緊，扭矩 15-20N?m），避免因空間不足導致的設備改造（如實驗室反應釜改造需停產 1 天，損失超 2000 元），安裝效率比傳統流量計提升 70%。
2. 小流量信號的精準捕捉：
   dn25 管道核心流量 0.02-3m³/h，低流量（0.02-0.5m³/h）時液體動能小，傳統流量計易因信號弱導致 “計量中斷”（如 0.02m³/h 時無信號輸出）。該設備通過 100Hz 高頻勵磁（提升信號響應速度）、高靈敏度微型電極（捕捉 0.2μV 信號）與 1200 次 / 秒采樣率，啟動流量降至 0.01m³/h，0.02m³/h 低流量時仍能穩定計量，誤差≤±0.8%，適配實驗室微量試劑調配（如每小時添加 0.05m³ 標準溶液）、醫療輸液（每小時 0.03m³ 藥液）等場景。
3. 多介質的耐腐適配：
   dn25 管道涉及純水、藥液、稀溶液等多種介質，傳統流量計單一材質易腐蝕失效（如普通不銹鋼在 5% 稀醋酸中 8 個月腐蝕）。該設備的 316L / 鈦合金 / 哈氏合金材質組合，配合 PTFE 內襯，可適配不同介質 —— 醫療場景用鈦合金避免金屬溶出，弱腐蝕場景用哈氏合金抵御酸蝕，潔凈場景用 316L 保障純度，使用壽命均≥3 年，比傳統材質提升 2-3 倍。

三、流量計 dn25（電磁式）的功能特性與典型應用

（一）核心功能特性

1. 小流量高精度：測量精度 ±0.5% FS，重復性≤0.1%，流量范圍 0.02-3m³/h，量程比 1:150，低至 0.02m³/h 仍穩定計量，符合 JJG 1033-2007 0.5 級要求，可用于實驗室精密計量與醫療藥液定量；
2. 緊湊型多安裝：螺紋式總長≤130mm，法蘭式≤150mm，適配間隙≥180mm 的狹小空間，支持 G1"/NPT1" 螺紋與 dn25 法蘭，安裝靈活；
3. 多場景耐環境：耐溫 - 20℃-120℃，耐壓 PN1.6-PN2.5MPa，IP65/IP67 防護，316L / 鈦合金 / 哈氏合金材質可選，適配實驗室、工業、醫療、食品多場景；
4. 智能低耗：工作功耗≤2W，適配 12V DC 低壓供電；藍牙 / RS485 通訊，2 年數據存儲，支持遠程抄表與故障預警，減少現場操作；
5. 長壽命低維護：無機械運動部件，PTFE 內襯防腐蝕，維護周期 3-5 年，僅需每半年清潔電極，維護成本比微型渦輪流量計低 60%。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
實驗室色譜儀流動相支管（dn25）	20-25℃色譜純甲醇（電導率 8-12μS/cm），PN1.0MPa，流量 0.05-0.3m³/h，高精度需求	316L 測量管（螺紋式 G1"）+ 鈦合金電極 + 藍牙通訊 + 0.6 英寸 OLED 屏 + IP65	鈦合金電極無金屬離子溶出，確保流動相純度（避免影響色譜峰分離）；±0.5% 精度滿足色譜儀定量分析（如每小時輸送 0.1m³ 甲醇，誤差≤±0.0005m³）；藍牙通訊同步數據至色譜工作站，無需人工記錄（原誤差 ±2%，現≤±0.5%）；總長 130mm 適配色譜儀內部間隙（160mm），無需額外空間
工業機床冷卻水管（dn25）	25-40℃冷卻劑（乙二醇水溶液，濃度 30%，電導率 15μS/cm），PN1.6MPa，流量 0.2-1.5m³/h，車間弱干擾	316L 測量管（法蘭式）+316L 電極 + RS485 通訊 + IP65	316L 材質耐冷卻劑腐蝕，使用壽命≥5 年；雙頻勵磁抵制造機床變頻器干擾（誤差≤±0.3%）；±0.5% 精度確保冷卻劑充足（不足時觸發報警），刀具壽命延長 15%，年節約刀具成本 6000 元；法蘭式安裝適配機床旁空間（180mm），拆卸維護僅需 10 分鐘
醫療輸液泵藥液管（dn25）	35-37℃生理鹽水（pH 5.5-7.0，電導率≥50μS/cm），PN1.0MPa，流量 0.02-0.1m³/h，衛生要求高	316L 測量管（螺紋式 NPT1"）+ 鈦合金電極 + RS485 通訊 + IP67 + 快拆螺紋	鈦合金材質符合 GB 9706.1 醫療安全標準，無衛生死角，適配輸液泵無菌環境；0.06 秒快響應適配輸液泵啟停（流量從 0 升至 0.02m³/h 僅需 0.06 秒，無滯后導致的藥液過量）；RS485 通訊連接輸液泵控制系統，實時監控藥液流量，避免輸液速度偏差（超 ±1% 會影響患者治療）；IP67 防護適應醫療環境消毒（酒精擦拭無損壞）

四、流量計 dn25（電磁式）的維護規范

（一）安裝操作規范（小口徑特有要求）

1. 管道預處理與連接：

• 安裝前用高壓純水（0.5MPa）沖洗 dn25 管道，去除焊瘤、雜質（粒徑＞0.1mm 會堵塞整流網或劃傷電極）；若輸送藥液 / 催化劑，需用對應介質（如生理鹽水、稀溶液）沖洗管道，去除殘留油污；
• 位置選擇：需滿足上游直管段≥5 倍管徑 = 125mm、下游≥3 倍管徑 = 75mm，避免靠近泵體（距離≥8 倍管徑 = 200mm，減少振動）、電源適配器（距離≥1.5m，減少電磁干擾）；水平安裝確保流量計軸線與管道軸線同軸度偏差≤0.05mm；垂直安裝時液體自下而上流動（避免氣泡積聚）；
• 連接固定：螺紋式纏繞生料帶（3-4 圈），用扭矩扳手擰緊（G1" 扭矩 15-20N?m）；法蘭式放置密封墊，對角擰緊 4 個 M8 螺栓（PN1.6MPa 扭矩 18-22N?m），安裝后保壓 12 小時，泄漏率≤1×10??Pa?m³/s。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 26.8mm、液體類型（純水 / 藥液 / 稀溶液）、流量量程 0.02-3m³/h、溫壓補償范圍（-20℃-120℃、0-3.0MPa）、通訊協議（藍牙 / RS485）；
• 零點校準：關閉上下游閥門，管道內無液體流動時執行 “零點校準”（持續 8 分鐘，信號幅值應為 0μV±0.08μV），若有漂移（幅值＞0.15μV），檢查電極是否結垢（清潔）或安裝是否傾斜（重新調整）；
• 精度校準：由 CMA 資質機構用微型標準體積管（適配 dn25，精度 ±0.02%）在 0.05、0.5、2.5m³/h 三個流量點校準，誤差超 ±0.5% 時通過藍牙 / RS485 調整儀表常數 K（修正范圍 ±5%），校準報告有效期 1 年（醫療 / 實驗室場景需每 6 個月復校）。

（二）維護要點與故障排查

1. 日常維護（每季度 1 次）：

• 清潔與密封檢查：關閉閥門，拆卸流量計（螺紋連接便于拆卸），用純水沖洗測量管與電極（醫療場景用無菌水）；檢查螺紋 / 法蘭密封面（無損傷、O 型圈無老化），重新安裝時更換新 O 型圈；
• 數據核對：對比流量計顯示流量與微型計量杯數據（如 1 小時累積流量 0.1m³，計量杯誤差應≤±0.0005m³）；測試通訊功能（藍牙連接成功率≥99%，RS485 數據傳輸無丟包）；
• 狀態監測：查看 OLED 屏顯示（無亂碼）、電極電阻（≥1000MΩ）、勵磁電流（正常 10-15mA），異常時及時檢修。

2. 故障排查：

• 流量誤差大：管道內徑參數錯誤（應為 26.8mm，誤設為 25mm 會導致誤差超 ±7%）、電極結垢（用軟布蘸 5% 稀硝酸清潔）、溫壓補償未開啟（開啟后誤差降至 ±0.5%）；
• 信號弱 / 無信號：電極線纜接觸不良（重新插拔微型接頭）、勵磁線圈故障（更換線圈）、液體電導率不足（＜5μS/cm，需更換流量計類型）；
• 通訊中斷：藍牙配對失?。ㄖ匦屡鋵?，距離≤5 米）、RS485 線接反（調換 A/B 線）、模塊電源不足（檢查 12V DC 供電）；
• 泄漏：螺紋生料帶不足（補纏 2 圈）、法蘭螺栓扭矩不足（按標準扭矩重新擰緊）、O 型圈老化（更換氟橡膠 O 型圈）。

五、總結

流量計 dn25（電磁式）通過 “微型化結構、小流量高靈敏度計量、多介質耐腐適配” 的核心優勢，精準解決了 dn25 小口徑管道 “安裝空間不足、低流量計量不準、維護頻繁” 的痛點，其 ±0.5% 的測量精度、3-5 年的維護周期、多樣化安裝方式，使其成為實驗室精密計量、小型工業配料、醫療藥液輸送等場景的理想設備 —— 既保障微量導電液體的精準計量，又通過微型化設計與智能化功能，適配緊湊型設備的集成需求，降低運維成本。
在選型與使用中，需緊扣 “介質特性定材質（醫療選鈦合金、弱腐蝕選哈氏合金、潔凈選 316L）、安裝場景定結構（設備內部選螺紋式、管道系統選法蘭式）、精度需求定校準（醫療 / 實驗室每 6 個月復校、工業每年復校）” 的原則，結合 dn25 管道的中低流量、小空間特點，通過規范安裝與針對性維護，充分發揮其 “精準計量 - 便捷安裝 - 長壽命” 的一體化價值。
未來，隨著微型設備（如微型反應器、便攜醫療儀器）的發展，該設備將進一步優化微型化設計（總長≤100mm）、拓展無線供電（如藍牙低功耗供電，續航≥1 年）、強化生物相容性（適配植入式醫療設備），持續提升 dn25 及更小口徑管道計量的便捷性與可靠性，為精密科學研究、精準醫療、小型化工的發展提供關鍵技術支撐。
