米科LR-DO700溶解氧傳感器采用熒光法測量溶解氧，發出的藍光照射在熒光層上，熒光物質受到激發發出紅光，而氧濃度與熒光物質回到基態的時間成反比。采用了該方法測量溶解氧，測量時不會產生氧消耗，數據穩定，性能可靠，不存在干擾，安裝和校正簡單。
LR-DO700控制器用于顯示傳感器所測得的數據，用戶可以通過控制器的界面配置和校準實現4-20mA模擬輸出?？梢詫?shí)現繼電器控制及數字通訊等功能。
LR-DO700和LR-DO700組成的測定儀可以實現水中溶解氧濃度的測量。該產品普遍應用于污水廠、自來水廠、水站、地表水、養殖業、工業等領域溶解氧監測。傳感器和控制器圖如圖1、2所示。
圖1 LR-DO700溶解氧傳感器

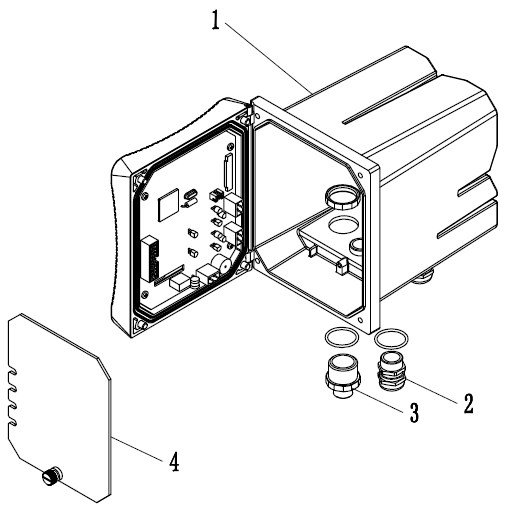

圖2 LR-DO700控制器
繼電器、輸出和信號
控制器配有三個可配置繼電器開關和兩路模擬輸出。
傳感器和傳感器模塊
控制器是單參數控制器可容納一個傳感器。
控制器外殼
控制器外殼具有IP65防護等級。對于戶外使用，強烈建議采取防止環境害的防護措施。
1 取出溶解氧傳感器，用干凈的抹布（質地柔軟且表面光潔）清潔傳感器。

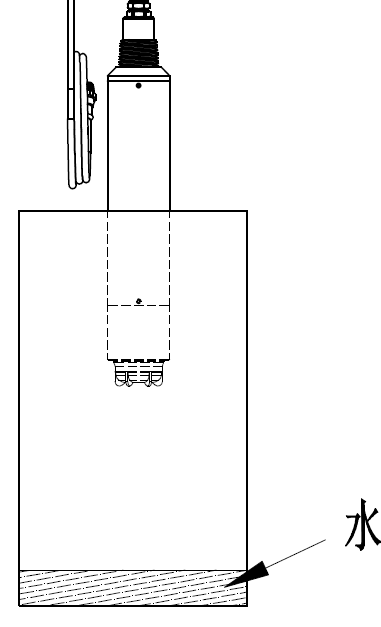

2 將傳感器置于裝有適量水（約20-30mL）的校準包中，如圖所示
3 用橡皮筋或徒手將傳感器密封牢固
4 讓儀器數據穩定后（或約10分鐘后）再開始校準，同時避免受到陽光的直射。
5 確保傳感器的各項設置正確
6 進入相應控制器設置菜單按照Menu﹥探頭設置﹥校正﹥空氣校準的步驟進行操作。
7 等待數值穩定，按確認鍵完成校準，若成功會顯示新的校正斜率，失敗則顯示原先的校準斜率。（斜率范圍應在0-1.5之間，超出則校準失敗需要重新校準）
校準注意事項：
請確保校準包密封牢固
校準時，確保傳感器的干燥
確保留出足夠長的時間，保證傳感器溫度穩定在校準包處的溫度
標樣校準
1 取出溶解氧傳感器，用干凈的抹布（質地柔軟且表面光潔)清潔傳感器
2 將傳感器放入到溶氧值已知的溶液中（此操作需在無氧環境條件下）
3 進入控制器菜單按照Menu﹥探頭設置﹥校正﹥標樣校準的步驟進行操作。此時屏幕顯示實測值和標液值
4 等待數值穩定后，輸入標液值并按下輸入鍵完成校準。
5 取出并擦干傳感器
當完成校準時，若校準失敗會出現的問題可能有增益過高或過低以及不穩定的情況，解決的方法是重新按照校準步驟進行校準。
